Popis
Z590 UD AC
Ultra odolná základná doska Intel Z590 s priamym 12+1-fázovým digitálnym VRM a DrMOS, plnohodnotným PCIe 4.0* dizajn, rozšírený tepelný dizajn s integrovaným IO pancierom, PCIe 4.0 M.2 s tepelnou ochranou, 2.5GbE Gaming LAN, 802.11ac Wireless, USB TYPE-C , RGB FUSION 2.0, Q-Flash Plus
- Podporuje procesory radu Intel Core™ 11. a 10. generácie
- Dvojkanálová nevyrovnaná vyrovnávacia pamäť DDR4, 4 DIMM
- Priame 12+1-fázové digitálne riešenie VRM s 50A DrMOS
- Tienené smerovanie pamäte pre lepšie pretaktovanie pamäte
- Zväčšený chladič VRM s drážkami na prúdenie vzduchu na zvýšenie kontaktu s povrchom
- Rýchle 2.5GbE LAN s riadením šírky pásma
- Vstavaný procesor Intel 802.bezdrôtové pripojenie 11ac a BT s anténou s vysokým ziskom
- Trojnásobná ultrarýchla karta NVMe PCIe 4.0/3.0 x4 M.2 s tepelnou ochranou
- USB 3.2 Gen2 a predné USB typu C pre rýchle a všestranné pripojenie
- Predinštalovaný štít IO na jednoduchú a rýchlu inštaláciu
- RGB FUSION 2.0 s viaczónovou adresovateľnou LED svetelnou šou, podpora adresovateľných LED a RGB LED pásikov
- Inteligentný ventilátor 6 je vybavený viacerými snímačmi teploty, hybridnými hlavičkami ventilátorov s funkciou FAN STOP
- Q-Flash Plus Aktualizácia systému BIOS bez inštalácie procesora, pamäte a grafickej karty
CPU
Balenie LGA1200:
Procesory Intel Core™ i9 11. generácie / Procesory Intel Core™ i7 / Procesory Intel Core™ i5
Procesory Intel Core™ i9 10. generácie / Procesory Intel Core™ i7 / Procesory Intel Core™ i5 / Procesory Intel Core™ i3 / Procesory Intel Pentium / Procesory Intel Celeron*
* Obmedzené na procesory so 4 MB Intel Smart Cache, rodina Intel Celeron G5xx5.
Vyrovnávacia pamäť L3 sa líši v závislosti od CPU
(Ďalšie informácie nájdete v časti „Zoznam podpory CPU“.)
Čipová súprava
Čipová súprava Intel Z590 Express
Pamäť
11th Generation Intel Core™ i9/i7/i5 processors: Support for DDR4 3200/3000/2933/2666/2400/2133 MHz memory modules
10th Generation Intel Core™ i9/i7 processors: Support for DDR4 2933/2666/2400/2133 MHz memory modules
10th Generation Intel Core™ i5/i3/Pentium/Celeron processors: Support for DDR4 2666/2400/2133 MHz memory modules
4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
Dual channel memory architecture
Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
Support for Extreme Memory Profile (XMP) memory modules
(Go to GIGABYTE’s website for the latest supported memory speeds and memory modules.)
Palubná grafika
Podpora integrovaného grafického procesora – Intel HD Graphics:
1 x DisplayPort, ktorý podporuje maximálne rozlíšenie 4096×2304@60 Hz
* Podpora DisplayPort 1.2 a HDCP 2.3
(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)
Audio
Realtek Audio CODEC
High Definition Audio
2/4/5.1/7.1-kanálový
* Konfigurácia 7.1-kanálový zvuk, musíte najprv otvoriť zvukový softvér a vybrať položku Rozšírené nastavenia zariadenia > Zariadenie na prehrávanie, aby ste zmenili predvolené nastavenie. Podrobnosti o konfigurácii zvukového softvéru nájdete na webovej stránke spoločnosti GIGABYTE.
Podpora výstupu S/PDIF
LAN
Realtek 2.čip 5GbE LAN (2.5 Gbit/1 Gbit/100 Mbit)
Modul bezdrôtovej komunikácie
Intel Wi-Fi AC 9462:
Rozhranie Intel CNVi 802.11a/b/g/n/ac s podporou 2.4/5 GHz Dual-Band
BLUETOOTH 5.1
Podpora bezdrôtového štandardu 1×1 11ac a prenosová rýchlosť až 433 Mb/s
* Skutočná prenosová rýchlosť sa môže líšiť v závislosti od prostredia a zariadenia.
Rozširujúce sloty
1 x slot PCI Express x16, pracujúci s rozlíšením x16 (PCIEX16)
* Ak chcete dosiahnuť optimálny výkon, ak má byť nainštalovaná len jedna grafická karta PCI Express, nezabudnite ju nainštalovať do slotu PCIEX16.
(Slot PCIEX16 je v súlade so štandardom PCI Express 4.0 štandard.) (Poznámka)
1 x slot PCI Express x16, pracujúci v rozlíšení x4 (PCIEX4)
2 x slot PCI Express x1
(Slot PCIEX4 a PCIEX1 zodpovedajú PCI Express 3.0 štandard.)
Technológia Multi-Graphics
Podpora technológií AMD Quad-GPU CrossFire™ a 2-Way AMD CrossFire™
Rozhranie úložiska
CPU:
1 x M.2 konektor (Socket 3, M kľúč, typ 2260/2280/22110 PCIe 4.0 x4 podpora SSD) (M2P_CPU) (Poznámka)
Čipová sada:
1 x M.2 konektor (Socket 3, kľúč M, typ 2260/2280/22110 SATA a PCIe 3.0 x4/x2 podpora SSD) (M2A_SB)
1 x M.2 konektor (Socket 3, M kľúč, typ 2260/2280/22110 PCIe 3.0 x4/x2 SSD) (M2M_SB)
5 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10
* Pozrite si časť „1-7 Interné konektory“, kde nájdete upozornenia k inštalácii M.2 a konektory SATA.
Pripravenosť na pamäť Intel Optane™
USB
Čipová sada:
2 x USB 3.2 porty Gen 2 Type-A (červené) na zadnom paneli
6 x USB 3.2 porty Gen 1 (4 porty na zadnom paneli, 2 porty dostupné cez interný konektor USB)
1 x port USB Type-C s USB 3.2 Gen 1, ktorý je k dispozícii prostredníctvom interného záhlavia USB
Chipset+2 USB 2.0 Rozbočovače:
6 x USB 2.0/1.1 porty (2 porty na zadnom paneli, 4 porty dostupné cez interné USB headery)
Interné konektory I/O
1 x 24-pinový hlavný napájací konektor ATX
1 x 8-pinový napájací konektor ATX 12V
1 x 4-pinový napájací konektor ATX 12V
1 x hlavička ventilátora CPU
4 x hlavičky systémových ventilátorov
2 x adresovateľné hlavičky LED pásikov
2 x hlavičky RGB LED pásikov
1 x tlačidlo Q-Flash Plus
5 x konektory SATA 6 Gb/s
3 x M.2 konektory Socket 3
1 x záhlavie na prednom paneli
1 x záhlavie na prednom paneli
1 x záhlavie S/PDIF Out
1 x USB 3.2 Gen 1 header
1 x USB Type-C header, s USB 3.podpora 2 Gen 1
2 x USB 2.0/1.1 hlavičky
1 x hlavička modulu dôveryhodnej platformy (Pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 iba modul)
2 x konektory prídavnej karty Thunderbolt™
1 x záhlavie sériového portu
1 x jumper Clear CMOS

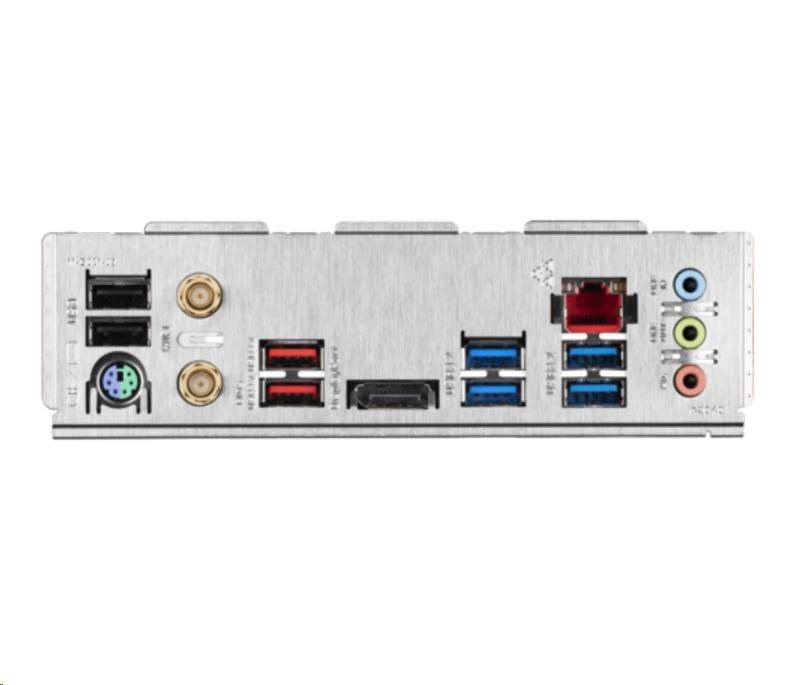

Konektory na zadnom paneli
1 x port pre klávesnicu/myš PS/2
2 x konektory antény SMA (1T1R)
1 x DisplayPort
2 x USB 3.2 porty Gen 2 Type-A (červené)
4 x USB 3.2 porty Gen 1
2 x USB 2.0/1.1 port
1 x port RJ-45
3 x audio konektory
Riadiaca jednotka I/O
riadiaci čip iTE I/O
Monitorovanie H/W
Detekcia napätia
Detekcia teploty
Detekcia otáčok ventilátora
Upozornenie na poruchu ventilátora
Regulácia otáčok ventilátora
* To, či je podporovaná funkcia regulácie otáčok ventilátora (čerpadla), závisí od nainštalovaného ventilátora (čerpadla).
BIOS
1 x 256 Mbit flash
Použitie licencovaného systému AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.
Jedinečné vlastnosti
Podpora APP Center
* Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu líšiť aj v závislosti od špecifikácií základnej dosky.
@BIOS
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
Podpora Q-Flash Plus
Podpora Q-Flash
Podpora Xpress Install
Dodávaný softvér
Norton Internet Security (verzia OEM)
Realtek 8125 Gaming LAN Bandwidth Control Utility
Operačný systém
Podpora 64-bitového systému Windows 10
Faktor formy
Formát ATX; 30.5 cm x 24.4cm
Poznámka
Podporované len procesormi 11. generácie..
