Popis
Z590 AORUS PRO AX
Základná doska Intel Z590 AORUS s priamym 12+1-fázovým 90A digitálnym dizajnom VRM, komplexným tepelným riešením s Fins-Array II, trojicou CPU Gen4 M.2, Intel WiFi 6 802.11ax, RGB FUSION 2.
- Podporuje procesory radu Intel Core™ 11. a 10. generácie
- Dvojkanálová nevyrovnaná vyrovnávacia pamäť DDR4, 4 DIMM
- Pripravenosť na pamäť Intel Optane™
- Priame 12+1-fázové digitálne riešenie VRM s 90A inteligentným napájacím stupňom
- Tienené smerovanie pamäte na zabránenie rušeniu
- Pokročilé tepelné riešenie s chladičom Fins-Array II, tepelnou trubicou Direct Touch Heatpipe II a tepelnou ochranou Thermal Guard II
- Intel WiFi 6 802.11ax 2T2R a BT5 s anténou AORUS
- AMP-UP Audio s ALC4080 a WIMA pre zadný 120dB SNR
- Bleskovo rýchly procesor Intel 2.5GbE LAN s cFosSpeed
- Trojnásobná ultrarýchla karta NVMe PCIe 4.0*/3.0 x4 M.2 s tepelnými ochranami II pre extrémny výkon RAID
- RGB FUSION 2.0 s viaczónovou adresovateľnou LED svetelnou šou, podpora adresovateľných LED a RGB LED pásikov
- Inteligentný ventilátor 6 je vybavený viacerými snímačmi teploty, hybridnými hlavičkami ventilátorov s funkciou FAN STOP a detekciou hluku
- Q-Flash Plus Aktualizácia systému BIOS bez inštalácie procesora, pamäte a grafickej karty
TECHNICKÉ ŠPECIFIKÁCIE
| CPU | balenie LGA1200: Procesory Intel Core™ i9 11. generácie / Procesory Intel Core™ i7 / Procesory Intel Core™ i5 Procesory Intel Core™ i9 10. generácie / Procesory Intel Core™ i7 / Procesory Intel Core™ i5 / Procesory Intel Core™ i3 / Procesory Intel Pentium / Procesory Intel Celeron* * Obmedzené na procesory so 4 MB Intel Smart Cache, rodina Intel Celeron G5xx5. Vyrovnávacia pamäť L3 sa líši v závislosti od CPU (Ďalšie informácie nájdete v časti „Zoznam podpory CPU“.) |
| Čipová súprava | čipová súprava Intel Z590 Express |
| Pamäť | 11th Generation Intel Core™ i9/i7/i5 processors: Support for DDR4 3200/3000/2933/2666/2400/2133 MHz memory modules 10th Generation Intel Core™ i9/i7 processors: Support for DDR4 2933/2666/2400/2133 MHz memory modules 10th Generation Intel Core™ i5/i3 /Pentium/Celeron processors: Support for DDR4 2666/2400/2133 MHz memory modules 4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Please refer „Memory Support List“ for more in) |
| Palubná grafika | podpora integrovaného grafického procesora – Intel HD Graphics: 1 x DisplayPort s maximálnym rozlíšením 4096×2304@60 Hz * Podpora DisplayPort 1.2 a HDCP 2.3 (Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.) |
| Audio | kodek Realtek ALC4080 High Definition Audio 2/4/5.1/7.1-kanálový Podpora výstupu S/PDIF |
| Rozširujúce sloty | 1 x slot PCI Express x16, pracujúci s rozlíšením x16 (PCIEX16) * Ak chcete dosiahnuť optimálny výkon, ak má byť nainštalovaná len jedna grafická karta PCI Express, nezabudnite ju nainštalovať do slotu PCIEX16. * Slot PCIEX16 zdieľa šírku pásma s konektormi M2B_CPU a M2C_CPU. * Slot PCIEX16 pracuje v režime až x8, keď je zariadenie nainštalované v konektore M2B_CPU alebo M2C_CPU. (Slot PCIEX16 je v súlade so štandardom PCI Express 4.0 štandard.)* *Podporované len procesormi 11. generácie. 2 x sloty PCI Express x16 s rozlíšením x4 (PCIEX4_1/PCIEX4_2) (sloty PCIEX4_1 a PCIEX4_2 zodpovedajú PCI Express 3.0 štandard.) |
| Rozhranie úložiska | cPU: 1 x M.2 konektor (Socket 3, M kľúč, typ 2242/2260/2280 PCIe 4.0 x4/x2 podpora SSD) (M2A_CPU) * 2 x M.2 konektory (Socket 3, M kľúč, typ 2260/2280/22110 PCIe 4.0* podpora x4/x2 SSD) (M2B_CPU)(M2C_CPU) *Podporované len procesormi 11. generácie. Čipová súprava: 1 x M.2 konektor (Socket 3, kľúč M, typ 2242/2260/2280/22110 SATA a PCIe 3.0 x4/x2 SSD) (M2P_SB) 6 x SATA 6Gb/s konektory Podpora RAID 0, RAID 1, RAID 5 a RAID 10 * Pozrite si časť „1-7 Interné konektory“, kde nájdete upozornenia k inštalácii M.2 a konektory SATA. Pripravenosť na pamäť Intel Optane™ |
| LAN | intel 2.čip 5GbE LAN (2.5 Gbit/1 Gbit/100 Mbit) |
| modul bezdrôtovej komunikácie | Intel Wi-Fi 6 AX200 WIFI a, b, g, n, ac, ax, podpora 2.4/5 GHz Dual-Band BLUETOOTH 5.1 Podpora bezdrôtového štandardu 11ax 160 MHz a až 2.prenosová rýchlosť 4 Gb/s * Skutočná prenosová rýchlosť sa môže líšiť v závislosti od prostredia a zariadenia. |
| Technológia Multi-Graphics | podpora technológií AMD Quad-GPU CrossFire™ a 2-Way AMD CrossFire™ |
| USB | čipová súprava: 1 x port USB typu C na zadnom paneli s rozhraním USB 3.2 Gen 2×2 podpora 1 x USB Type-C port s USB 3.2 Gen 2, ktorý je k dispozícii prostredníctvom interného konektora USB 4 x USB 3.2 porty Gen 2 Type-A (červené) na zadnom paneli 2 x USB 3.2 porty Gen 1 dostupné cez interný USB header) Chipset+USB 3.2 rozbočovače Gen1: 4 x USB 3.2 porty Gen1 na zadnom paneli Chipset+2 USB 2.0 Rozbočovače: 8 x USB 2.0/1.1 porty (4 porty na zadnom paneli, 4 porty dostupné cez interné USB headery) |
| Riadiaca jednotka I/O | riadiaci čip iTE I/O |
| Monitorovanie H/W | detekcia napätia Detekcia teploty Detekcia otáčok ventilátora Detekcia prietoku chladiacej vody Upozornenie na zlyhanie ventilátora Regulácia otáčok ventilátora * To, či je podporovaná funkcia regulácie otáčok ventilátora (čerpadla), závisí od nainštalovaného ventilátora (čerpadla). |
| Jedinečné vlastnosti | podpora APP Center * Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu líšiť aj v závislosti od špecifikácií základnej dosky. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Podpora Q-Flash Plus Podpora Q-Flash Podpora Xpress Install |
| Softvér balíka | norton Internet Security (verzia OEM) cFosSpeed |

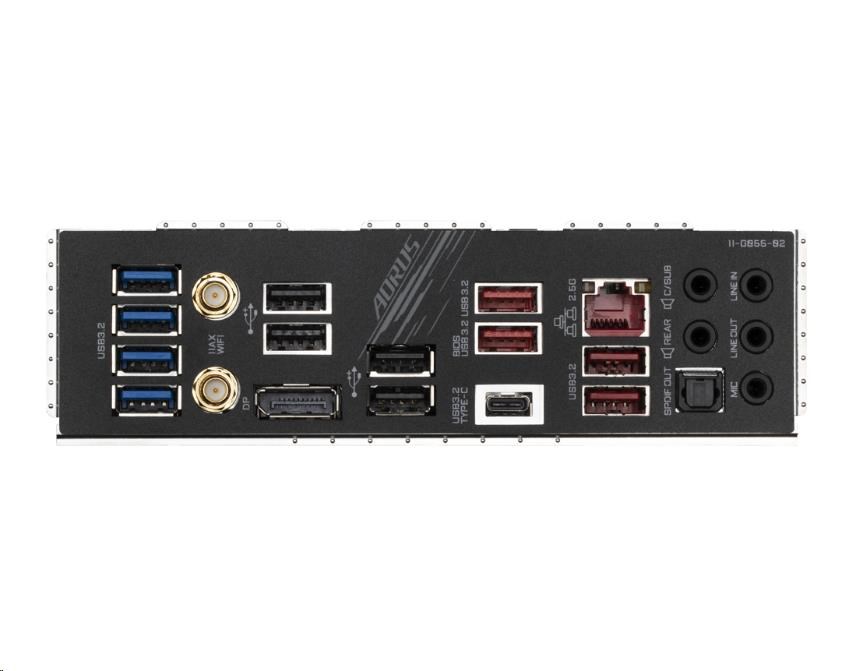

| Konektory na zadnom paneli | 1 x port USB typu C s rozhraním USB 3.podpora 2 Gen 2×2 4 x USB 3.2 porty Gen 2 Type-A (červené) 4 x USB 3.2 porty Gen 1 4 x USB 2.0/1.1 port 2 x konektory antény SMA (2T2R) 1 x DisplayPort 1 x port RJ-45 1 x optický konektor S/PDIF Out 5 x audio konektory |
| Interné konektory I/O | 1 x 24-pinový hlavný napájací konektor ATX 1 x 8-pinový napájací konektor ATX 12V 1 x 4-pinový napájací konektor ATX 12V 1 x hlavička ventilátora CPU 1 x hlavička ventilátora vodného chladenia CPU 4 x hlavičky systémového ventilátora 2 x hlavičky systémového ventilátora/čerpadla vodného chladenia 2 x adresovateľné hlavičky LED pásikov 2 x hlavičky RGB LED pásikov 6 x konektory SATA 6 Gb/s 4 x M.2 konektory Socket 3 1 x záhlavie na prednom paneli 1 x záhlavie na prednom paneli 1 x záhlavie USB Type-C, s USB 3.2 Gen2 1 x USB 3.2 Gen1 header 2 x USB 2.0/1.1 záhlavia 2 x konektory prídavnej karty Thunderbolt™ 1 x záhlavie modulu dôveryhodnej platformy (pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 len modul) 1 x prepojka Clear CMOS 2 x hlavičky teplotného senzora 1 x tlačidlo Q-Flash Plus |
| BIOS | 1 x 256 Mbit flash Použitie licencovaného systému AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
| Operačný systém | podpora 64-bitového systému Windows 10 |
| Faktor formy | formát ATX 30.5 x 24.4 cm |
.
