Popis

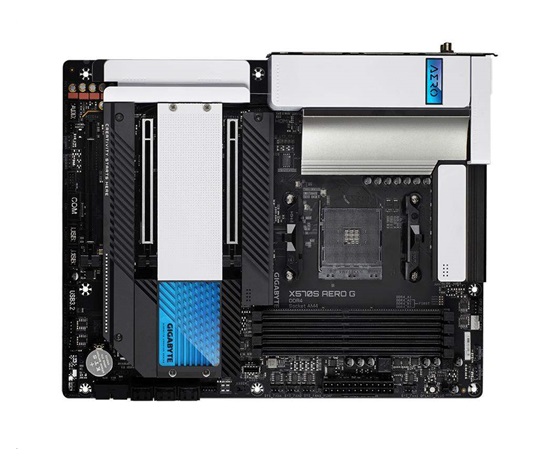

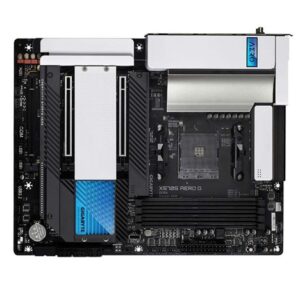

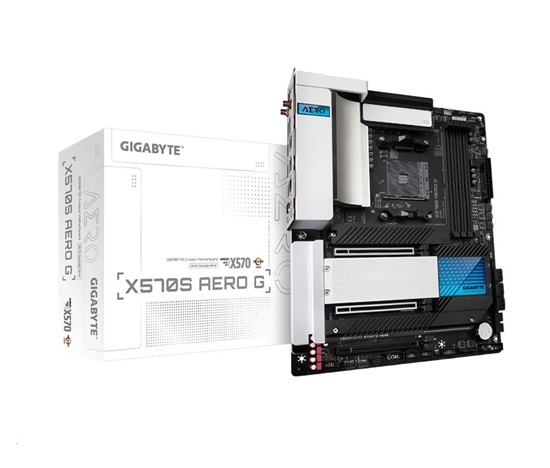

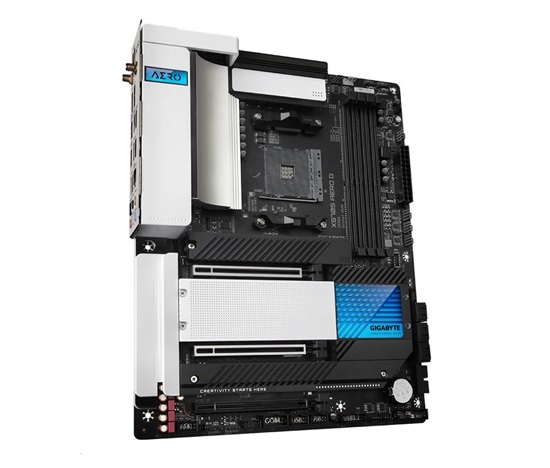

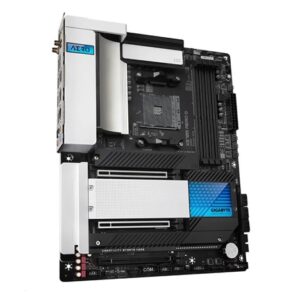

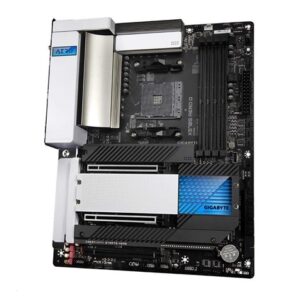

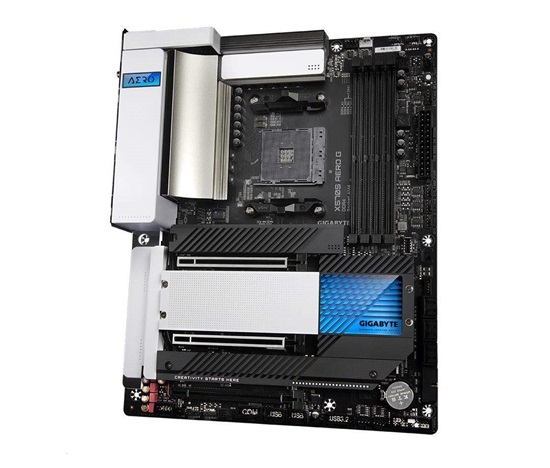

X570S AERO G
Základná doska AMD X570 Creators s jedinečným dizajnom vstupov a výstupov VisionLINK, efektívnym tepelným riešením, Wi-Fi 6 802.11ax a Intel 2.5GbE LAN, PCIe 4.0 x16 sloty, Quad NVMe PCIe 4.0 x4 M.2 konektory, USB 3.2 Gen 2×2 Type-C
- Podpora procesorov AMD Ryzen™ série 5000 / Ryzen™ série 5000 G / Ryzen™ série 4000 G / Ryzen™ série 3000 / Ryzen™ série 3000 G / RYZEN série 2000 / Ryzen™ série 2000 G
- Dvojkanálová pamäť ECC / Non-ECC Unbuffered DDR4, 4 DIMM
- Prejdite ďalej bez ďalších káblov vďaka dizajnu vstupov/výstupov VisionLINK
- Podpora siete s vysokou šírkou pásma a nízkou latenciou od spoločnosti Intel 2.5GbE LAN
- Wi-Fi 6 2×2 802.11ax s úplne novou podporou antén pre lepší signál
- Komplexné pripojenie pomocou predného a zadného USB 3.2 konektory typu C
- 4 ultra rýchle karty NVMe PCIe x4 M.2 konektory s jedinečnými tepelnými ochranami
- Efektívny dizajn chladiaceho riešenia pre lepší odvod tepla
- Smart Fan 6 je vybavený hybridnými hlavičkami ventilátorov a početnými teplotnými snímačmi na konfiguráciu režimu ventilátora
- Q-Flash Plus aktualizuje BIOS bez inštalácie procesora, pamäte a grafickej karty
CPU
AMD Socket AM4, podpora pre: procesory AMD Ryzen™ série 5000/ procesory AMD Ryzen™ série 5000 G/ procesory AMD Ryzen™ série 4000 G/ procesory AMD Ryzen™ série 3000/ procesory AMD Ryzen™ série 3000 G/ procesory AMD Ryzen™ série 2000/ procesory AMD Ryzen™ série 2000 G
(Ďalšie informácie nájdete v časti „Zoznam podporovaných procesorov“.)
Čipová súprava
AMD X570
Pamäť
4 x zásuvky DDR4 DIMM s podporou až 128 GB (32 GB kapacita jedného DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora DDR4 5400(O.C.) / 5300(O.C.) / 5200(O.C.) / 5100(O.C.) / 4800(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C) / 3400(O.C.) / 3200(O.C.) / 2933 / 2667 / 2400 / 2133 MHz pamäťové moduly
Podpora ECC nevyrovnaných pamäťových modulov DIMM 1Rx8/2Rx8*
* Podpora ECC pamäte (režim ECC) sa líši podľa procesora
Podpora neECC nevyrovnaných pamäťových modulov DIMM 1Rx8/2Rx8/1Rx16
Podpora pamäťových modulov Extreme Memory Profile (XMP)
(Ďalšie informácie nájdete v časti „Zoznam podpory pamäte“.)
Palubná grafika
Integrovaný grafický procesor:
1 x port USB typu C, ktorý podporuje výstupy videa USB typu C a DisplayPort a maximálne rozlíšenie 4096×2304@60 Hz
* Podpora kresliacich tabletov a napájanie 20V@3A.
* Podpora DisplayPort 1.4 a HDCP 2.3
1 x port HDMI, ktorý podporuje maximálne rozlíšenie 4096×2160@60 Hz
* Podpora HDMI 2.1, HDCP 2.3 a HDR.
Maximálna zdieľaná pamäť 16 GB
Audio
Realtek ALC1220-VB Audio CODEC
* Konektor linkového výstupu na zadnom paneli podporuje zvuk DSD.
Podpora pre DTS:X Ultra
High Definition Audio
2/4/5.1/7.1-kanálový
Podpora výstupu S/PDIF
LAN
Intel 2.čip 5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)
Modul bezdrôtovej komunikácie
Intel Wi-Fi 6 AX200 (pre PCB rev. 1.0)
WIFI a, b, g, n, ac, ax, supporting 2.4/5 GHz Dual-Band
BLUETOOTH 5.2
Podpora bezdrôtového štandardu 11ax 160 MHz a až 2.prenosová rýchlosť 4 Gb/s
AMD Wi-Fi 6E RZ608 (MT7921K) (Pre PCB rev. 1.1)
WIFI a, b, g, n, ac, ax, podpora 2.nosné frekvenčné pásma 4/5/6 GHz
BLUETOOTH 5.2
Podpora bezdrôtového štandardu 11ax 80 MHz a až 1.prenosová rýchlosť 2 Gb/s
(Skutočná prenosová rýchlosť sa môže líšiť v závislosti od prostredia a zariadenia.)
Rozširujúce sloty
1 x slot PCI Express x16 (PCIEX16), integrovaný v procesore:
Procesory AMD Ryzen™ série 5000/3000
podporujú PCIe 4.0 x16 režim
Procesory AMD Ryzen™ 5000 G-Series/4000 G-Series/2000 Series
podporujú PCIe 3.0 x16 režim
Procesory AMD Ryzen™ 3000 série G/2000 série G
podporujú PCIe 3.0 x8 režim
1 x slot PCI Express x16 (PCIEX8), integrovaný v procesore:
Procesory AMD Ryzen™ série 5000/3000
podporujú PCIe 4.0 x8 režim
Procesory AMD Ryzen™ 5000 G-Series/4000 G-Series/2000 Series
podporujú PCIe 3.0 x8 režim
Procesory AMD Ryzen™ 3000 série G/procesory AMD Ryzen™ 2000 série G tento slot nepodporujú
* Pre optimálny výkon, ak má byť nainštalovaná len jedna grafická karta PCI Express, nezabudnite ju nainštalovať do slotu PCIEX16.
* Slot PCIEX8 zdieľa šírku pásma so slotom PCIEX16. Keď je slot PCIEX8 obsadený, slot PCIEX16 pracuje v režime až x8.
1 x slot PCI Express x16 (PCIEX4), integrovaný v čipovej sade:
Podpora PCIe 4.0* /3.0 režim x4
* Len pre procesory AMD Ryzen™ série 5000/3000.
* Slot PCIEX4 zdieľa šírku pásma s konektorom M2C_SB. Slot PCIEX4 sa stane nedostupným, keď je do konektora M2C_SB nainštalované zariadenie.
Technológia Multi-Graphics
Podpora technológií AMD Quad-GPU CrossFire™ a 2-Way AMD CrossFire™
* Len pre procesory AMD Ryzen™ série 5000/5000 G/4000 G/3000/2000.
Rozhranie úložiska
1 x M.2 konektor (M2A_CPU), integrovaný v procesore, podpora Socket 3, kľúč M, typ 2242/2280/22110 SSD:
Procesory AMD Ryzen™ série 5000/3000
podporujú SATA a PCIe 4.0 x4/x2 SSD
Procesory AMD Ryzen™ radu 5000 G/4000 G/3000 G/2000/ 2000 G
podporujú SATA a PCIe 3.0 x4/x2 SSD
1 x M.2 konektor (M2B_SB), integrovaný v čipovej sade, podporuje Socket 3, kľúč M, typ 2242/2280/22110 SSD:
Podpora PCIe 4.0* /3.0 x4/x2 SSD
* Len pre procesory AMD Ryzen™ série 5000/3000.
1 x M.2 konektor (M2C_SB), integrovaný v čipovej sade, podporuje Socket 3, kľúč M, typ 2242/2280/22110 SSD:
Podpora SATA a PCIe 4.0* /3.0 x4/x2 SSD
* Len pre procesory AMD Ryzen™ série 5000/3000.
1 x M.2 konektor (M2D_SB), integrovaný v čipovej sade, podpora Socket 3, M kľúč, typ 2280/22110 SSD:
Podpora SATA a PCIe 4.0* /3.0 x4/x2 SSD
* Len pre procesory AMD Ryzen™ série 5000/3000.
6 x konektory SATA 6 Gb/s, integrované v čipovej sade:
Podpora RAID 0, RAID 1 a RAID 10
* Pozrite si časť „1-8 Interné konektory“, kde nájdete upozornenia na inštaláciu M.2 a konektory SATA.
USB
CPU:
1 x port USB typu C na zadnom paneli s rozhraním USB 3.podpora 2 Gen 1
1 x USB 3.2 Gen 2 Type-A port (červený) na zadnom paneli
2 x USB 3.2 porty Gen 1 na zadnom paneli
Chipset+ASMedia USB 3.2 Gen 2×2 Controller:
1 x port USB Type-C na zadnom paneli, s USB 3.podpora 2. generácie 2×2
Čipová súprava:
1 x port USB typu C s USB 3.2 Gen 2, ktorý je k dispozícii prostredníctvom interného konektora USB
3 x USB 3.2 porty Gen 2 Type-A (červené) na zadnom paneli
4 x USB 3.2 porty Gen 1 dostupné prostredníctvom interných hlavičiek USB
Chipset+2 USB 2.0 Rozbočovače:
6 x USB 2.0/1.1 porty (2 porty na zadnom paneli, 4 porty dostupné cez interné USB headery)
Interné konektory I/O
1 x 24-pinový hlavný napájací konektor ATX
1 x 8-pinový napájací konektor ATX 12V
1 x 4-pinový napájací konektor ATX 12V
1 x hlavička ventilátora CPU
1 x hlavička ventilátora CPU s vodným chladením
4 x hlavičky systémového ventilátora
2 x hlavičky systémového ventilátora/čerpadla vodného chladenia
2 x adresovateľné hlavičky LED pásikov
2 x hlavičky RGB LED pásikov
1 x hlavička LED pásika chladiča CPU/RGB LED pásika
4 x M.2 konektory Socket 3
6 x konektory SATA 6 Gb/s
1 x záhlavie na prednom paneli
1 x záhlavie na prednom paneli pre zvuk
1 x záhlavie USB Type-C, s USB 3.2 Gen 2
2 x USB 3.2 záhlavia Gen 1
2 x USB 2.0/1.1 záhlavia
1 x záhlavie pre detekciu šumu
1 x záhlavie pre modul Trusted Platform Module (TPM) (2×6 pinov, pre GC-TPM2.0_S iba modul)
1 x konektor prídavnej karty Thunderbolt™
1 x záhlavie sériového portu
1 x prepojka Clear CMOS
2 x záhlavie snímača teploty
1 x tlačidlo Q-Flash Plus

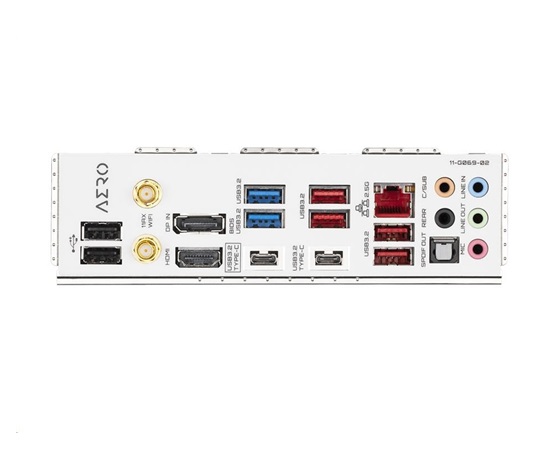

Konektory na zadnom paneli
2 x USB 2.0/1.1 porty
2 x anténne konektory SMA (2T2R)? ? 1 x port HDMI
1 x port DisplayPort In
1 x port USB Type-C s rozhraním USB 3.2 Gen 2×2 podpora
1 x port USB Type-C s USB 3.2 Gen 1
4 x USB 3.2 porty Gen 2 Type-A (červené)
2 x USB 3.2 porty Gen 1
1 x port RJ-45
1 x optický konektor S/PDIF Out
5 x audio konektory
Riadiaca jednotka I/O
riadiaci čip iTE I/O
Monitorovanie H/W
Detekcia napätia
Detekcia teploty
Detekcia otáčok ventilátora
Detekcia prietoku chladiacej vody
Upozornenie na zlyhanie ventilátora
Regulácia otáčok ventilátora
* To, či je podporovaná funkcia regulácie otáčok ventilátora (čerpadla), závisí od nainštalovaného ventilátora (čerpadla).
Detekcia hluku
BIOS
1 x 256 Mbit flash
Použitie licencovaného systému AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.
Jedinečné vlastnosti
Podpora APP Center
* Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu líšiť aj v závislosti od špecifikácií základnej dosky.
@BIOS
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
Podpora Q-Flash Plus
Podpora Q-Flash
Podpora Xpress Install
Dodávaný softvér
Norton Internet Security (verzia OEM)
cFosSpeed
Operačný systém
Podpora 64-bitového systému Windows 10
Faktor formy
Formát ATX; 30.5 cm x 24.4cm.
