Popis

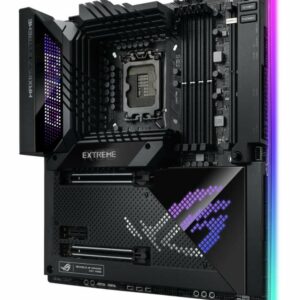

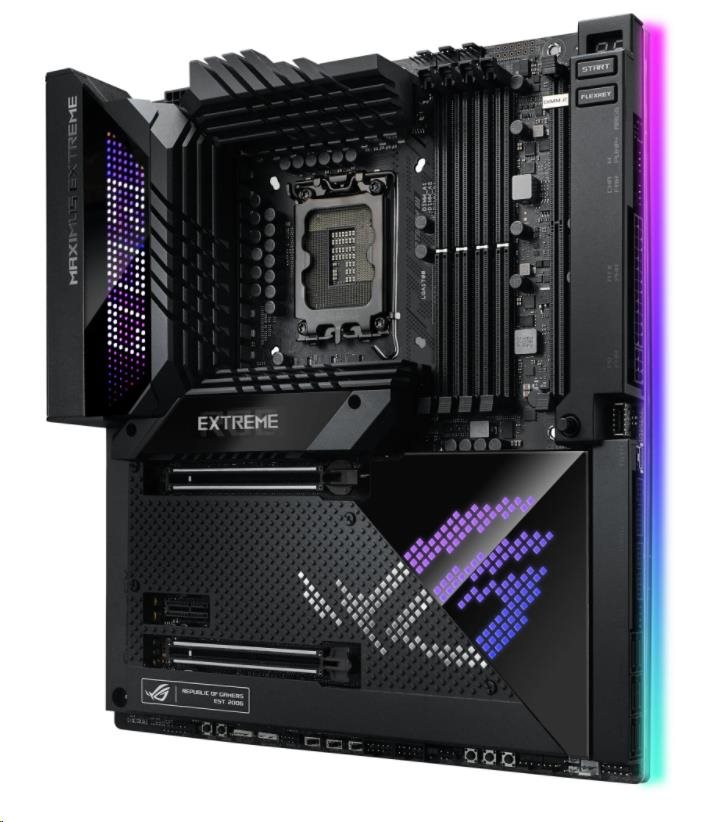

ROG MAXIMUS Z690 EXTREME
Základná doska Intel Z690 EATX s 24+1 napájacími stupňami, DDR5 s OptiMem III, päť M.2, USB 3.konektor 2×2 na prednom paneli 2. generácie s podporou rýchleho nabíjania Quick Charge 4+, duálny Thunderbolt™ 4, PCIe 5.0, vstavané Wi-Fi 6E a osvetlenie Aura Sync RGB
- Socket LGA1700 pre procesory 12. generácie Intel Core™, Pentium Gold a Celeron
- Inteligentné ovládanie: Exkluzívne nástroje ASUS vrátane AI pretaktovania, AI chladenia, AI siete a obojsmerného AI potlačenia hluku na jednoduchú konfiguráciu
- Robustné riešenie napájania: 24 + 1 tímových výkonových stupňov s výkonom 105 A, napájacie konektory ProCool II, tlmivky zo zliatiny MicroFine a prémiové kovové kondenzátory
- Optimalizovaný tepelný dizajn: Chladič kovaný za studena, zväčšené chladiče VRM plus integrovaný hliníkový kryt I/O, vysoko vodivá tepelná podložka, penta M.2 chladiče a dva s vloženými zadnými doskami a zónou vodného chladenia ROG
- Vysoko výkonné siete: vstavaná Wi-Fi 6E, Marvell AQtion 10Gb, Intel 2.5Gb Ethernet a ASUS LANGuard
- Najrýchlejšie herné pripojenie: PCIe 5.0, Gen 5 M.2 sloty, USB 3.2 Gen 2×2 konektor na prednom paneli s podporou Thunderbolt™ 4, zadné tri porty USB Type-C
- Špičkový pohlcujúci zvuk: kodek ROG SupremeFX ALC4082 s?ESS ES9018Q2C DAC pre vysoko verný zvuk
- Bezkonkurenčná personalizácia: LED displej AniMe Matrix™, 2″ LiveDash OLED, exkluzívne osvetlenie ASUS Aura Sync RGB vrátane jedného RGB headera a troch adresovateľných RGB headerov Gen 2
- Konštrukcia vhodná pre domácich majstrov: Predmontovaný I/O štít, Q-release slotu PCIe, prepínač V-Latch, BIOS?FlashBack™, Q-Code, FlexKey, Q-Connector, M.2 Q-Latch, SafeSlot, ROG Glavis a držiak grafickej karty ROG
- Renomovaný softvér: Pribalené 1-ročné predplatné AIDA64 Extreme a intuitívny ovládací panel UEFI BIOS s integrovaným MemTestom86
CPU
Intel Socket LGA1700 pre procesory Intel Core™, Pentium Gold a Celeron 12. generácie Intel Socket LGA1700 pre procesory Intel Core™, Pentium Gold a Celeron 12. generácie*
Podporuje technológiu Intel Turbo Boost 2.0 a technológiou Intel Turbo Boost Max 3.0**
* Pozri www.asus.com pre zoznam podpory CPU.
** Technológia Intel Turbo Boost Max 3.0 Podpora Závisí od typov CPU.
Čipová súprava
Z690
Pamäť
4 x DIMM, max. 128 GB, DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/5000(OC)/4800 Non-ECC, nevyrovnávaná pamäť*
Dvojkanálová pamäťová architektúra
Podporuje Intel Extreme Memory Profile (XMP)
OptiMem III
*Podporované typy pamäte, rýchlosť prenosu dát (Speed) a počet modulov DRAM sa líšia v závislosti od konfigurácie CPU a pamäte, viac informácií nájdete na www.asus.com pre zoznam podpory pamäte.
Grafika
2 x porty Intel Thunderbolt™ 4 (USB typu C) podporujú DisplayPort 1.4 a video výstupy Thunderbolt™
* Špecifikácie grafiky sa môžu líšiť podľa typu procesora. Pozrite si, prosím, www.intel.com pre akékoľvek aktualizácie.
***Podpora 4K@60Hz podľa špecifikácie v HDMI 2.1.
Rozširujúce sloty
Procesory Intel 12. generácie*
2 x PCIe 5.0 x16 slotov (podporuje režimy x16 alebo x8/x8)**
Čipová sada Intel Z690***
1 x PCIe 3.0 x1 slot
* Pozrite si tabuľku rozdvojenia PCIe na stránke podpory.
** M.2_1 zdieľa šírku pásma s PCIEX16(G5)_2. Keď M.2_1 je povolený, PCIEX16(G5)_2 bude vypnutý.
*** Podpora Intel Optane Memory H Series na slote PCIe pripojenom k PCH.
Úložisko
Podporuje 5 x M.2 sloty a 6 portov SATA 6 Gb/s
Celkovo podporuje 5 x M.2 sloty a 6 x porty SATA 6 Gb/s*
Procesory Intel 12. generácie
M.2_1 slot (kľúč M), typ 2242/2260/2280/22110***
– Procesory Intel 12. generácie podporujú PCIe 5.režim 0 x4.
M.slot 2_2 (kľúč M), typ 2280
– procesory Intel 12. generácie podporujú PCIe 4.režim 0 x4.
Čipová súprava Intel Z690**
M.2_3 slot (kľúč M), typ 2280 (podporuje PCIe 4.0 x4 a režimy SATA)
DIMM.slot 2_1 (kľúč M) prostredníctvom ROG DIMM.2, typ 2242/2260/2280/22110 (podporuje PCIe 4.0 x4 mode)
DIMM.slot 2_2 (kľúč M) prostredníctvom ROG DIMM.2, typ 2242/2260/2280/22110 (podporuje PCIe 4.0 x4)
6 x SATA 6Gb/s porty****
* Technológia Intel Rapid Storage podporuje NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
** Technológia Intel Rapid Storage podporuje pamäť Intel Optane Memory série H na pripojenom PCH M.2 sloty.
***M.2_1 zdieľa šírku pásma s PCIEX16(G5)_2. Keď M.2_1 je povolený, PCIEX16(G5)_2 bude vypnutý.
****Konfigurácia RAID a zavádzacie jednotky nie sú podporované na portoch SATA6G_E1-2.
Ethernet
1 x Intel 2.5Gb Ethernet
1 x Marvell 10Gb Ethernet
TUF LANGuard
Bezdrôtové pripojenie a Bluetooth
Intel Wi-Fi 6E
USB
Zadné USB:
Spolu 10 portov
1 x port Thunderbolt™ 4 (1 x USB Type-C)
1 x USB 3.2 Gen 2×2 port (1 x USB Type-C)
8 x USB 3.2 porty Gen 2 (7 x Type-A + 1 x USB Type-C)
Predné USB:
Spolu 10 portov
1 x konektor Thunderbolt™ 4 (1 x USB Type-C)
1 x USB 3.2 Gen 2×2 konektor (podporuje USB Type-C)
2 x USB 3.2 záhlavia Gen 1 podporujú ďalšie 4 USB 3.2 porty Gen 1
2 x USB 2.0 hlavičky podporujú ďalšie 4 USB 2.0 portov
Audio
ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4082
– Snímanie impedancie pre predné a zadné slúchadlové výstupy
– Podpora: Jack-detection, Multi-streaming, Front Panel Jack-retasking
– Vysokokvalitný 120 dB SNR stereo výstup prehrávania a 113 dB SNR vstup pre nahrávanie
– Podpora prehrávania do 32-Bit/384 kHz
Audio funkcie
– Technológia tienenia SupremeFX
– ESS SABRE9018Q2C DAC/AMP
– LED podsvietené audio konektory
– Zadný optický S/PDIF výstup
– Prémiové audio kondenzátory
– Audio kryt
Porty I/O na zadnom paneli
1 x port USB typu C Thunderbolt™ 4
1 x USB 3.2 Gen 2×2 port (1 x USB Type-C)
8 x USB 3.2 porty Gen 2 (7 x USB Type-A + 1 x USB Type-C)
1 x port HDMI
1 x modul Wi-Fi ASUS
1 x Intel 2.5Gb ethernetový port
1 x Marvell AQtion 10Gb ethernetový port
5 x audio konektory s LED osvetlením
1 x optický S/PDIF výstupný port
1 x tlačidlo BIOS FlashBack™
1 x tlačidlo Clear CMOS
Interné konektory I/O
Ventilátory a chladenie
1 x 4-pinový header CPU Fan
1 x 4-pinový header CPU OPT Fan
2 x 4-pinový header Chassis Fan
2 x 4-pinový header Radiator Fan
2 x header W_PUMP+
1 x header WB_SENSOR
1 x 2-pinový header Water In
1 x 2-pinový header Water Out
1 x 3-pinový header Water Flow
Napájanie
1 x 24-pinový konektor Main Power
2 x 8-pinový konektor +12V Power
1 x 6-pinový konektor PCIe Graphics Card
Ukladanie
3 x M.2 sloty (kľúč M)
1 x DIMM.2 slot podporuje 2 x M.2 sloty (kľúč M)
6 x port SATA 6 Gb/s
USB
1 x port Intel Thunderbolt™ 4 (USB Type-C)
1 x USB 3.2 Gen 2×2 konektor (podporuje USB Type-C)
2 x USB 3.2 záhlavia Gen 1 podporujú ďalšie 4 USB 3.2 porty Gen 1
2 x USB 2.0 hlavičky podporujú ďalšie 4 USB 2.0 portov
Rôzne
1 x 6-pinový záhlavník ARGB Gen 2 na podporu 2 x záhlavníkov ARGB Gen 2
1 x adresovateľný záhlavník Gen 2
1 x záhlavník AURA RGB
1 x tlačidlo prepínača BIOS
2 x tlačidlo BCLK
1 x tlačidlo FlexKey
1 x záhlavník zvuku na prednom paneli (AAFP)
1 x prepojka režimu LN2
1 x záhlavník Osc sence
12 x meracie body ProbeIt
1 x tlačidlo ReTry
1 x prepínač RSVD
1 x záhlavník RSVD
1 x tlačidlo Safe Boot
1 x prepínač Slow Mode
1 x tlačidlo Start
1 x prepínač V_Latch
1 x 10-1 pinový záhlavník systémového panela
1 x tepelný senzor heade
Špeciálne funkcie
Extreme OC Kit
– Tlačidlo FlexKey
– LN2 Mode
– Probelt
– Tlačidlo ReTry
– Tlačidlo Safe boot
– Tlačidlo Start
– Slow Mode
Extreme Engine Digi+
– 10K čierne metalické kondenzátory
– MicroFine Alloy Choke
ASUS Q-Design
– M.2 Q-Latch
– PCIe Slot Q-Release
– Q-Code
– Q-Connector
– Q-DIMM
– Q-LED (CPU [červená], DRAM [žltá], VGA [biela], Boot Device [žltozelená])
– Q-Slot
ASUS Thermal Solution
– M.2 zadné dosky chladiča
– M.2 chladič
– Oceľová zadná doska
– Konštrukcia chladiča VRM
ASUS EZ DIY
– Tlačidlo BIOS FlashBack™
– Tlačidlo Clear CMOS
– Chránič páčky CPU Socket
– ProCool II
– Predmontovaný I/O štít
– SafeSlot
– SafeDIMM
AURA Sync
– Zadná doska ROG AURA sync
– AURA RGB header(y)
– Addressable Gen 2 header(y)
Dual BIOS
OLED 2″
Predný panel USB 3.2 Gen 2×2 s podporou rýchleho nabíjania Quick Charge 4+
– Podpora: až 60W nabíjanie*
– Výstup: 5/9/15/20V max. 3A, PPS:3.3-21 V max. 3A
– Kompatibilný s QC 4.0/3.0/2.0, PD3.0 a PPS
* Ak chcete podporovať 60 W, nainštalujte napájací kábel do 6-pinového konektora PCIe grafickej karty alebo môžete podporovať iba 27 W
ASUS HYDRANODE
– Podpora 2 x ventilátora šasi* (CHA_FAN1P,CHA_FAN2P)
* Najnovší zoznam kompatibility nájdete na webovej stránke spoločnosti ASUS.
Funkcie softvéru
Exkluzívny softvér ROG
– GameFirst VI
– ROG CPU-Z
– ROG True Voltician
– Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion
– Sonic Radar III
– DTS Sound Unbound
– BullGuard Internet Security (1-ročná plná verzia)
Exkluzívny softvér ASUS
Armoury Crate
– AIDA64 Extreme (1 rok plná verzia)
– AURA Creator
– AURA Sync
– Fan Xpert 4
– Two-Way AI Noise Cancelation
– OLED Display
– AniMe MatrixTM LED Display
AI Suite 3
– Easy Optimization with AI Overclocking
TPU
EPU
DIGI+ Power Control
Turbo app
MyAsus
WinRAR
UEFI BIOS
AI Overclocking Guide
ASUS EZ DIY
– ASUS CrashFree BIOS 3
– ASUS EZ Flash 3
– ASUS UEFI BIOS EZ Mode
MemTest86
BIOS
2 x 256 Mb Flash ROM, UEFI AMI BIOS
Spravovateľnosť
WOL podľa PME, PXE
Príslušenstvo
Káble
1 x rozdeľovací kábel 1-do-3 ARGB
1 x rozdeľovací kábel 1-do-2 ARGB
2 x rozdeľovací kábel 1-do-4 ventilátorov
1 x predlžovací kábel RGB
3 x káble ROG weave SATA 6G
4 x káble SATA 6Gb/s
1 x balenie termistorových káblov 3 v 1
ROG Fan Controller
1 x ROG Fan Controller
1 x Fan EXT PWR kábel
1 x vstupný kábel ARGB
1 x vstupný kábel USB
1 x ROG Fan Controller 3M montážna páska
1 x príručka k Fan Controller
ROG DIMM.2 s chladičom
1 x ROG DIMM.2 s chladičom
1 x M.2 podložky pre ROG DIMM.2
2 x M.balenie s 2 skrutkami pre ROG DIMM.2
ROG True Voltician
1 x ROG True Voltician
4 x káble pre ROG True Voltician
Rôzne
1 x ASUS Wi-Fi pohyblivé antény
1 x M.2 Balenie skrutiek SSD
1 x Q-konektor
1 x ROG CLAVIS DAC
1 x ROG držiak grafickej karty
1 x ROG prívesok na kľúče
1 x ROG nálepky s logom
1 x ROG skrutkovač
1 x ROG nálepky
1 x ROG ďakovná karta
1 x balenie tepelných podložiek pre M.2 chladiče
Inštalačné médiá
1 x USB disk s nástrojmi a ovládačmi
Dokumentácia
1 x používateľská príručka
Faktor formy
EATX
30.5 cm x 27.7cm.
