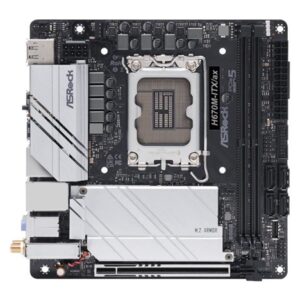

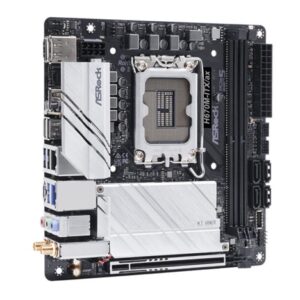

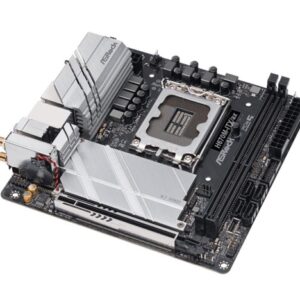

ASRock MB Sc LGA1700 H670M-ITX/AX, Intel H670, 2xDDR4, 1xDP, 1xHDMI, WI-FI, mini-ITX

Popis

H670M-ITX/ax

• Podporuje procesory Intel Core™ 12. generácie (LGA1700)
• 8 Phase Dr.Návrh napájania MOS
• Podporuje DDR4 5000MHz (OC)
• 1 PCIe 5.0 x16
• Možnosti grafického výstupu: HDMI, DisplayPort
• Realtek ALC897 7.1 CH HD Audio Codec, Nahimic Audio
• 4 SATA3
• 1 Hyper M.2 (PCIe Gen4 x4)
• 1 Hyper M.2 (PCIe Gen4 x4 a SATA3)
• 1 Zadný USB 3.2 Gen2x2 Predný typ C
• 2 Zadné USB 3.2 Gen2
• 3 USB 3.2 Gen1 (2 predné, 1 predný typ C)
• Drak 2.5G LAN, Intel Gigabit LAN
• 802.11ax (WiFi 6E) + Bluetooth

Jedinečná funkcia

ASRock USB 3.2 Gen2
– ASRock USB 3.2 Gen2x2 Port typu C (20 Gb/s)
– ASRock USB 3.2 porty typu A Gen2 (10 Gb/s)
ASRock Super Alloy
– Premium Power Choke
– 50A Dr.MOS
– Nichicon 12K Black Caps (100 % kvalitné vodivé polymérové kondenzátory japonskej výroby)
– Sapphire Black PCB
– High Density Glass Fabric PCB
– 8 Layer PCB
2.5G LAN
802.11ax Wi-Fi 6E
ASRock Steel Slot
ASRock Full Coverage M.2 Chladič
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Full Spike Protection (pre všetky porty USB, Audio, LAN)
ASRock Live Update & APP Shop

CPU

– Podporuje procesory Intel Core™ 12. generácie (LGA1700)
– dizajn Digi Power
– dizajn 8 napájacích fáz
– podporuje technológiu Intel Hybrid Technology
– podporuje Intel Turbo Boost Max 3.0 Technológie

Čipová súprava

– Intel H670

Pamäť

– Dvojkanálová pamäťová technológia DDR4
– 2 x sloty DDR4 DIMM
– Podporuje pamäť DDR4 bez vyrovnávacej pamäte do 5000+(OC)*
– Podporuje pamäťové moduly ECC UDIMM (pracujú v režime bez vyrovnávacej pamäte ECC)
– Max. kapacita systémovej pamäte: 64 GB
– Podporuje Intel Extreme Memory Profile (XMP) 2.

*Podporuje DDR4 3200 natívne.

BIOS

– 128Mb AMI UEFI Legal BIOS s podporou viacjazyčného grafického rozhrania
– ACPI 6.0 Kompatibilné udalosti prebudenia
– SMBIOS 2.7 Podpora
– CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, +1.05V PROC, +1.8V PROC, +0.82V PCH, +1.05V Viacnásobné nastavenie napätia PCH

Grafika

– Grafická architektúra Intel Xe (Gen 12)
– Duálny grafický výstup: podpora HDMI a DisplayPort 1.4 porty pomocou nezávislých ovládačov displeja
– Podporuje HDMI 2.1 TMDS Kompatibilný s max. rozlíšenie až do 4K x 2K (4096×2160) pri 60 Hz
– Podporuje DisplayPort 1.4 s DSC (stlačené) max. rozlíšenie až do 8K (7680×4320) @ 60Hz / 5K (5120×3200) @ 120Hz
– Podporuje HDCP 2.3 s HDMI 2.1 Kompatibilný s TMDS a DisplayPort 1.4 Porty

*Vstavaná grafika Intel UHD Graphics a výstupy VGA môžu byť podporované len procesormi s integrovaným GPU.

Audio

– 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
– Podporuje prepäťovú ochranu
– Nahimic Audio

LAN

1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125BG)
– Podporuje Dragon 2.softvér 5G LAN
– Inteligentné automatické nastavenie šírky pásma
– Vizuálne užívateľské rozhranie
– Vizuálne štatistiky využívania siete
– Optimalizované predvolené nastavenie pre režimy hier, prehliadača a streamovania
– Užívateľsky prispôsobené riadenie priorít
– Podpora Wake-On-LAN
– Podpora ochrany pred bleskom/ESD
– Podpora energeticky úsporného Ethernetu 802.3az
– Podporuje PXE 1 x Gigabit LAN 10/100/1000 Mb/s (Intel I219V)
– Podporuje Wake-On-LAN
– Podporuje ochranu pred bleskom/ESD
– Podporuje energeticky efektívny Ethernet 802.3az
– Podporuje UEFI PXE

Bezdrôtová sieť LAN

– 802.11ax Wi-Fi 6E Modul
– Podporuje IEEE 802.11a/b/g/n/ax
– Podporuje dvojpásmové pásmo 2×2 160 MHz s rozšírenou podporou 6GHz pásma*
– 2 antény podporujúce technológiu diverzity 2 (vysielanie) x 2 (príjem)
– Podporuje Bluetooth + vysokorýchlostnú triedu II
– Podporuje MU-MIMO

*Systém Microsoft Windows 11 bude podporovať Wi-Fi 6E (6GHz pásmo). Dostupnosť bude závisieť od rôzneho stavu regulácie v jednotlivých krajinách a regiónoch. Aktivuje sa (v podporovaných krajinách) prostredníctvom služby Windows Update a aktualizácií softvéru, keď budú k dispozícii.
Pre funkčnosť 6E je potrebný 6GHz kompatibilný smerovač.

Sloty

– 1 x slot PCIe Gen5x16*
– 1 x vertikálny slot M.2 Socket (kľúč E), podporuje typ 2230 WiFi/BT PCIe WiFi modul a Intel CNVi (integrovaný WiFi/BT)

*Podporuje PCIe riser karty na rozšírenie jedného x16 slotu na dva x8 sloty
Podporuje NVMe SSD ako štartovacie disky

Úložisko

– 4 x SATA3 6.0 Gb/s Konektory
– 1 x Hyper M.2 Socket (M2_1, Key M), podporuje režim typu 2280 PCIe Gen4x4 (64 Gb/s)*
– 1 x Hyper M.2 Zásuvka (M2_2, kľúč M), podporuje typ 2280 SATA3 6.režimy 0 Gb/s a PCIe Gen4x4 (64 Gb/s)*

*Podporuje technológiu Intel Optane™
Podporuje Intel Volume Management Device (VMD)
Podporuje NVMe SSD ako štartovacie disky
Podporuje ASRock U.2 Súprava

RAID

– Podporuje RAID 0, RAID 1, RAID 5 a RAID 10 pre úložné zariadenia SATA
– Podporuje RAID 0, RAID 1 a RAID 5 pre M.2 úložné zariadenia NVMe*

*Vyžaduje si ďalšie M.2 rozširujúce karty NVMe na podporu RAID 5

Konektor

– 1 x RGB LED Header*
– 1 x Addressable LED Header**
– 1 x CPU Fan Connector (4-pin)***
– 1 x Chassis Fan Connector (4-pin)****
– 1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
– 1 x 24 pin ATX Power Connector
– 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector
– 1 x USB 2.0 Header (Podporuje 2 USB 2.0) (Podporuje ochranu proti ESD)
– 1 x USB 3.2 Gen1 Header (Podporuje 2 USB 3.2 Gen1) (Podporuje ochranu proti ESD)
– 1 x USB 3. typu C na prednom paneli.2 záhlavia Gen1 (podporuje ochranu proti ESD)

*Podporuje celkovo až 12 V/3 A, 36 W LED pásik

**Podporuje celkovo až 5V/3A, 15W LED pásik

***Konektor ventilátora CPU podporuje ventilátor CPU s maximálnym výkonom 1 A (12 W).

****Konektor ventilátora šasi podporuje ventilátor šasi s maximálnym výkonom 1 A (12 W).

*****Ventilátor šasi/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom ventilátora 2 A (24 W).
CHA_FAN1/WP dokáže automaticky rozpoznať, či sa používa 3- alebo 4-kolíkový ventilátor.

Vstupy/výstupy na zadnom paneli

– 2 x porty antény
– 1 x port HDMI
– 1 x DisplayPort 1.4
– 2 x USB 3.2 porty Gen2 (10 Gb/s) (podporuje ochranu proti prepätiu)
– 1 x USB 3.2 porty typu C Gen2x2 (20 Gb/s) (podporuje ochranu proti ESD)
– 4 x USB 2.0 portov (podporuje ochranu proti ESD)
– 2 x RJ-45 LAN porty s LED diódou (ACT/LINK LED a SPEED LED)
– 1 x tlačidlo BIOS Flashback
– HD audio konektory: Line in / Front Speaker / Microphone

Softvér a UEFI

Softvér
– ASRock Motherboard Utility (A-Tuning)
– ASRock Dragon 2.softvér 5G LAN
– ASRock Polychrome SYNC*
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer

*Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop.

Podpora CD

– Ovládače, nástroje, antivírusový softvér (skúšobná verzia)

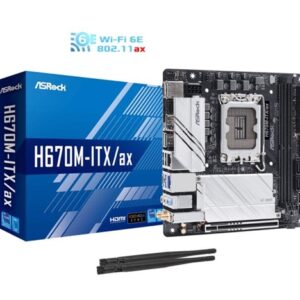

Príslušenstvo

– Stručná inštalačná príručka, CD s podporou, I/O Shield
– 2 x SATA dátové káble
– 2 x ASRock WiFi 2.antény 4/5/6 GHz
– 2 x skrutky pre M.2 zásuvky

Monitor hardvéru

– Tachometer ventilátorov: CPU, podvozok, ventilátory podvozku/vodného čerpadla
– Tichý ventilátor (automatické nastavenie rýchlosti ventilátorov podvozku podľa teploty CPU): CPU, podvozok, ventilátory podvozku/vodného čerpadla
– Riadenie viacerých rýchlostí ventilátorov: CPU, podvozok, ventilátory podvozku/vodného čerpadla
– Monitorovanie napätia: CPU Vcore, +12V, +5V, +3.3V

Faktor formy

– Formát Mini-ITX: 6.7 palcov x 6.7-in, 17.0 cm x 17.0 cm
– 8 vrstvová PCB

OS

– Microsoft Windows 10 64-bit / 11 64-bit

Certifikáty

– FCC, CE
– ErP/EuP ready (vyžaduje sa ErP/EuP ready napájací zdroj).
