Popis

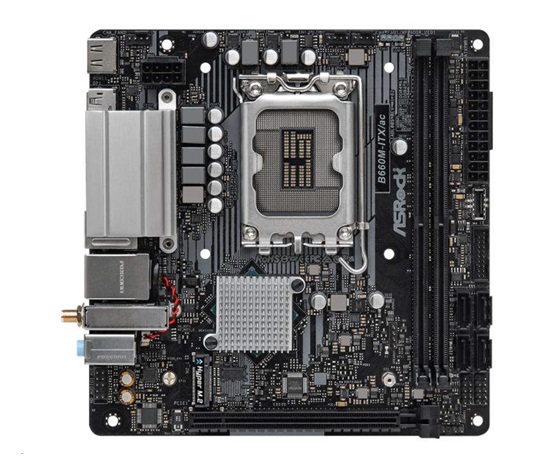

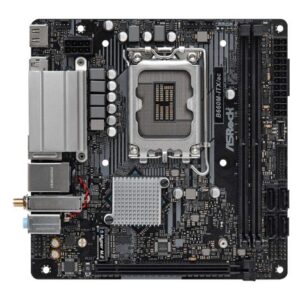

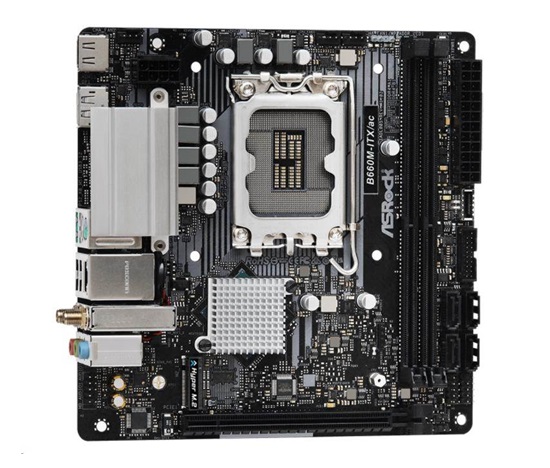

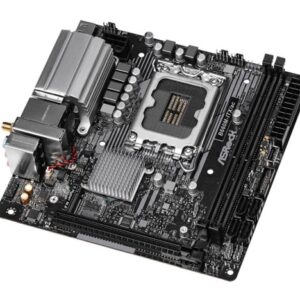

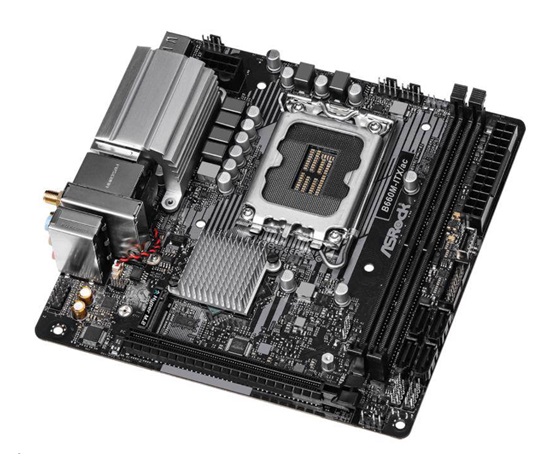

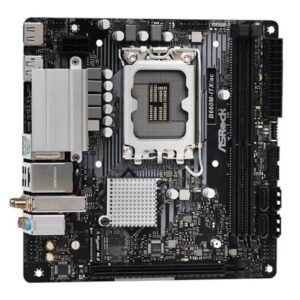

B660M-ITX/ac
- Podporuje procesory Intel Core™ 12. generácie (LGA1700)
- 6 Phase Dr.Návrh napájania MOS
- Podporuje DDR4 5000MHz (OC)
- 1 PCIe 4.0 x16
- Možnosti grafického výstupu: HDMI, DisplayPort
- Realtek ALC897 7.1 CH HD audio kodek
- 4 SATA3
- 1 Hyper M.2 (PCIe Gen4 x4 a SATA3)
- 5 USB 3.2 Gen1 (2 predné, 2 zadné, 1 predný typ C)
- 4 Zadné USB 2.0 (2 predné, 2 zadné)
- Gigabitová sieť Intel LAN
- Intel 802.11ac WiFi + Bluetooth
Jedinečná funkcia
ASRock Super Alloy
– Prémiová napájacia tlmivka
– 50A dr.MOS
– Zafírovo čierna PCB
– Sklenená tkanina s vysokou hustotou PCB
802.11ac WiFi
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Full Spike Protection (pre všetky porty USB, Audio, LAN)
ASRock Live Update & APP Shop
CPU
– Podporuje procesory Intel Core™ 12. generácie (LGA1700)
– dizajn Digi Power
– dizajn 6 napájacích fáz
– podporuje technológiu Intel Hybrid Technology
– podporuje Intel Turbo Boost Max 3.0 Technológie
Čipová súprava
– Intel B660
Pamäť
– Dvojkanálová pamäťová technológia DDR4
– 2 x sloty DDR4 DIMM
– Podporuje pamäť DDR4 bez vyrovnávacej pamäte do 5000+(OC)*
– Podporuje pamäťové moduly ECC UDIMM (pracujú v režime bez vyrovnávacej pamäte ECC)
– Max. kapacita systémovej pamäte: 64 GB
– Podporuje Intel Extreme Memory Profile (XMP) 2.
*Podporuje DDR4 3200 natívne.
BIOS
– 128Mb AMI UEFI Legal BIOS s podporou viacjazyčného grafického rozhrania
– ACPI 6.0 Kompatibilné udalosti prebudenia
– SMBIOS 2.7 Podpora
– CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, +1.05V PROC, +1.8V PROC, +0.82V PCH, +1.05V Viacnásobné nastavenie napätia PCH
Grafika
– Grafická architektúra Intel Xe (Gen 12)
– Duálny grafický výstup: podpora HDMI a DisplayPort 1.4 porty pomocou nezávislých ovládačov displeja
– Podporuje HDMI 2.1 TMDS Kompatibilný s max. rozlíšenie až do 4K x 2K (4096×2160) pri 60 Hz
– Podporuje DisplayPort 1.4 s DSC (stlačené) max. rozlíšenie až do 8K (7680×4320) @ 60Hz / 5K (5120×3200) @ 120Hz
– Podporuje HDCP 2.3 s HDMI 2.1 Kompatibilný s TMDS a DisplayPort 1.4 Porty
*Vstavaná grafika Intel UHD Graphics a výstupy VGA môžu byť podporované len procesormi s integrovaným GPU.
Audio
– 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
– Podporuje prepäťovú ochranu
LAN
– Gigabitová sieť LAN 10/100/1000 Mb/s
– Giga PHY Intel I219V
– Podporuje funkciu Wake-On-LAN
– Podporuje ochranu pred bleskom/ESD
– Podporuje energeticky efektívny Ethernet 802.3az
– Podporuje UEFI PXE
Bezdrôtová sieť LAN
– 802.modul WiFi 11ac
– Podporuje štandard IEEE 802.11a/b/g/n/ac
– Podporuje dve pásma (2.4/5 GHz)
– Podporuje vysokorýchlostné bezdrôtové pripojenie až do rýchlosti 433 Mb/s
– Podporuje technológiu Bluetooth + vysokorýchlostnú triedu II
Sloty
– 1 x slot PCIe Gen4x16*
– 1 x vertikálny slot M.2 Socket (kľúč E), podporuje typ 2230 WiFi/BT PCIe WiFi modul a Intel CNVi (integrovaný WiFi/BT)
*Podpora diskov NVMe SSD ako štartovacích diskov
Úložisko
– 4 x SATA3 6.0 Gb/s Konektory*
– 1 x Hyper M.2 Zásuvka (M2_1, kľúč M), podporuje typ 2280 SATA3 6.režimy 0 Gb/s a PCIe Gen4x4 (64 Gb/s)**
*Ak je M2_1 obsadená jednotkou SATA typu M.2, SATA3_0 bude vypnuté.
**Podporuje technológiu Intel Optane™
Podporuje zariadenie Intel Volume Management Device (VMD)
Podporuje NVMe SSD ako štartovacie disky
Podporuje ASRock U.2 Súprava
RAID
– Podporuje RAID 0, RAID 1, RAID 5 a RAID 10 pre úložné zariadenia SATA
Konektor
– 1 x adresovateľný LED Header*
– 1 x konektor ventilátora CPU (4-pinový)**
– 1 x konektor ventilátora šasi (4-pinový)***
– 1 x konektor ventilátora šasi/čerpadla vody (4-pinový) (inteligentné riadenie otáčok ventilátora)****
– 1 x 24-pinový napájací konektor ATX
– 1 x 8-pinový napájací konektor 12V
– 1 x audio konektor na prednom paneli
– 1 x USB 2.0 Header (Podporuje 2 USB 2.0) (Podporuje ochranu proti ESD)
– 1 x USB 3.2 Gen1 Header (Podporuje 2 USB 3.2 Gen1) (Podporuje ochranu proti ESD)
– 1 x USB 3. typu C na prednom paneli.2 záhlavia Gen1 (podporuje ochranu proti ESD)
*Podporuje celkovo až 5V/3A, 15W LED pásik
**Konektor ventilátora CPU podporuje ventilátor CPU s maximálnym výkonom 1 A (12 W).
***Konektor ventilátora šasi podporuje ventilátor šasi s maximálnym výkonom 1 A (12 W).
****Ventilátor šasi/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom ventilátora 2 A (24 W).
CHA_FAN1/WP dokáže automaticky rozpoznať, či sa používa 3- alebo 4-kolíkový ventilátor.
Vstupy/výstupy na zadnom paneli
– 2 x porty antény
– 1 x port myši/klávesnice PS/2
– 1 x port HDMI
– 1 x port DisplayPort 1.4
– 2 x USB 3.2 porty Gen1 (podporuje ochranu proti ESD)
– 2 x USB 2.0 portov (podporuje ochranu proti ESD)
– 1 x RJ-45 LAN port s LED diódou (ACT/LINK LED a SPEED LED)
– HD audio konektory: Line in / Front Speaker / Microphone
Softvér a UEFI
Softvér
– ASRock Motherboard Utility (A-Tuning)
– ASRock Polychrome SYNC
– ASRock XFast LAN
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer
*Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop.
Podpora CD
– Ovládače, nástroje, antivírusový softvér (skúšobná verzia)

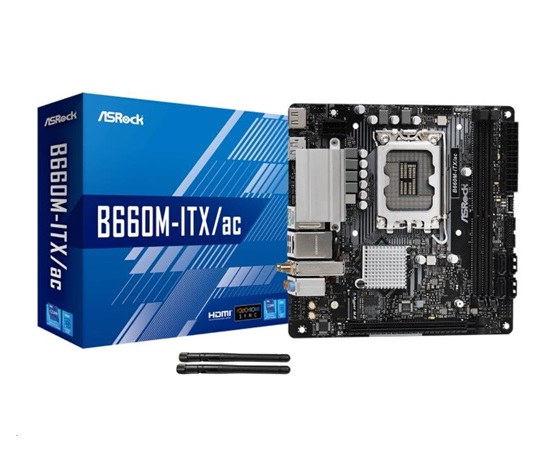

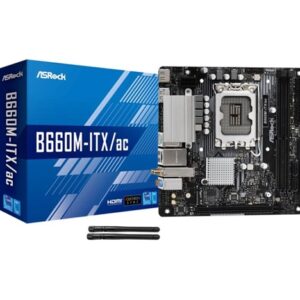

Príslušenstvo
– Stručná inštalačná príručka, CD s podporou, I/O Shield
– 2 x SATA dátové káble
– 2 x ASRock WiFi 2.antény 4/5 GHz
– 1 x skrutka pre M.2 zásuvky
Monitor hardvéru
– Tachometer ventilátorov: CPU, podvozok, ventilátory podvozku/vodného čerpadla
– Tichý ventilátor (automatické nastavenie rýchlosti ventilátorov podvozku podľa teploty CPU): CPU, podvozok, ventilátory podvozku/vodného čerpadla
– Riadenie viacerých rýchlostí ventilátorov: CPU, podvozok, ventilátory podvozku/vodného čerpadla
– Monitorovanie napätia: CPU Vcore, +12V, +5V, +3.3V, +1.05V PCH
Faktor formy
– Formát Mini-ITX: 6.7 palcov x 6.7-in, 17.0 cm x 17.0 cm
– Konštrukcia s pevným kondenzátorom
OS
– Microsoft Windows 10 64-bit / 11 64-bit
Certifikáty
– FCC, CE
– ErP/EuP ready (vyžaduje sa ErP/EuP ready napájací zdroj).
