Popis
B560M Oceľová legenda
- Podporuje procesory Intel Core™ 10. generácie a procesory Intel Core™ 11. generácie
- 10 Phase Dr.Návrh napájania MOS
- Podporuje DDR4 4800 MHz (OC)
- 1 x PCIe 4.0 x16, 2 x PCIe 3.0 x1, 1 x M.2 Kľúč E pre WiFi
- Možnosti grafického výstupu: HDMI, DisplayPort
- 7.1 CH HD Audio (Realtek ALC897 Audio Codec), Nahimic Audio
- 6 SATA3, 1 x Hyper M.2 (PCIe Gen4 x4)
- 1 x Ultra M.2 (PCIe Gen3 x4 a SATA3)
- 1 x predný USB 3.2 Gen2x2 Type-C (20 Gb/s)
- 6 x USB 3.2 Gen1 (4 x zadné, 2 x predné)
- 6 x USB 2.0 (2 x zadné, 4 x predné)
- Drak 2.5 gigabitových sietí LAN
Jedinečná funkcia
ASRock USB 3.2 Gen2
– ASRock Predný panel USB 3 typu C.2 Gen2x2 Header (20 Gb/s)
ASRock Super Alloy
– XXL chladič z hliníkovej zliatiny
– Premium 60A Power Choke
– 50A Dr.MOS
– Nichicon 12K Black Caps (100% vysokokvalitné vodivé polymérové kondenzátory japonskej výroby)
– Matná čierna PCB
– High Density Glass Fabric PCB
2.5G LAN
ASRock Steel Slot
ASRock Full Coverage M.2 Chladič
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection (pre všetky USB, audio, LAN porty)
ASRock Live Update & APP Shop
CPU
– Podporuje procesory Intel Core™ 10. generácie a procesory Intel Core™ 11. generácie (LGA1200)
– Digi Power design
– 10 Power Phase design
– Podporuje Intel Turbo Boost Max 3.0 Technológie
Čipová súprava
– Intel B560
Pamäť
– Dvojkanálová pamäťová technológia DDR4
– 4 x sloty DDR4 DIMM
– Procesory Intel Core™ 11. generácie podporujú nevyrovnanú pamäť DDR4 bez vyrovnávacej pamäte do 4800+(OC)*
– Procesory Intel Core™ 10. generácie podporujú nevyrovnanú pamäť DDR4 bez vyrovnávacej pamäte do 4666+(OC)*
– Podporuje pamäťové moduly ECC UDIMM (pracujú v režime bez vyrovnávacej pamäte ECC)
– Max. kapacita systémovej pamäte: 128 GB**
– Podporuje Intel Extreme Memory Profile (XMP) 2.0
– 15µ zlatý kontakt v slotoch DIMM
*procesory 11. generácie Intel Core™ (i9/i7/i5) podporujú DDR4 do 3200; Core™ (i3), Pentium a Celeron podporujú DDR4 do 2666.
procesory Intel Core™ 10. generácie (i9/i7) podporujú DDR4 do 2933; Core™ (i5/i3), Pentium a Celeron podporujú DDR4 do 2666.
**Vzhľadom na obmedzenie operačného systému môže byť skutočná veľkosť pamäte menšia ako 4 GB pre rezerváciu na používanie systému pod 32-bitovým operačným systémom Windows. Pre 64-bitový operačný systém Windows so 64-bitovým procesorom takéto obmedzenie neexistuje.
BIOS
– 128Mb AMI UEFI Legal BIOS s podporou viacjazyčného grafického rozhrania
– ACPI 6.0 Kompatibilné udalosti prebudenia
– SMBIOS 2.7 Podpora
– CPU Core/Cache, CPU GT, VCCSA, DRAM, VCCIO, VCCIO 1 2, VPPM, VCCIN AUX, Voltage Multi-adjustment
Grafika
– procesory Intel Core™ 11. generácie podporujú grafickú architektúru Intel Xe (Gen 12). procesory Intel Core™ 10. generácie podporujú grafiku 9. generácie
– Grafika, médiá a výpočty: Microsoft DirectX 12, OpenGL 4.5, Intel Built In Visuals, Intel Quick Sync Video, hybridná/prepínateľná grafika, OpenCL 2.1
– Zabezpečenie zobrazenia a obsahu: Rec. 2020 (široký farebný gamut), Microsoft PlayReady 3.0, UHD/HDR Blu-ray Disc
– Duálny grafický výstup: podpora HDMI a DisplayPort 1.4 porty pomocou nezávislých ovládačov displeja
– Podporuje HDMI 2.0 s max. rozlíšenie až do 4K x 2K (4096×2160) pri 60 Hz
– Podporuje DisplayPort 1.4 s max. rozlíšenie až do 4K x 2K (4096×2304) pri 60 Hz
– podporuje automatickú synchronizáciu pier, Deep Color (12bpc), xvYCC a HBR (High Bit Rate Audio) s HDMI 2.0 Port (vyžaduje sa kompatibilný monitor HDMI)
– Podporuje HDCP 2.3 s HDMI 2.0 a DisplayPort 1.4 porty
– Podporuje prehrávanie v rozlíšení 4K Ultra HD (UHD) s rozhraním HDMI 2.0 a DisplayPort 1.4 porty**
*Vstavaná grafika Intel UHD Graphics a výstupy VGA môžu byť podporované len procesormi s integrovaným GPU.
**Procesory Intel Core™ 11. generácie podporujú HDMI 2.0. procesory Intel Core™ 10. generácie podporujú HDMI 1.4.
Audio
– 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
– Podporuje prepäťovú ochranu
– Zlaté audio konektory
– 15µ zlatý audio konektor
– Nahimic Audio
LAN
– 2.5 Gigabit LAN 10/100/1000/2500 Mb/s
– Dragon RTL8125BG
– Podporuje Dragon 2.softvér 5G LAN
– Inteligentné automatické nastavenie šírky pásma
– Vizuálne užívateľské rozhranie
– Vizuálne štatistiky využívania siete
– Optimalizované predvolené nastavenie pre režimy hier, prehliadača a streamovania
– Užívateľsky prispôsobené riadenie priorít
– Podpora Wake-On-LAN
– Podpora ochrany pred bleskom/ESD
– Podpora energeticky úsporného Ethernetu 802.3az
– Podporuje PXE
Sloty
procesory Intel Core™ 11. generácie
– 1 x PCI Express 4.0 x16 Slot*
Procesory Intel Core™ 10. generácie
– 1 x PCI Express 3.0 x16 Slot*
– 2 x PCI Express 3.0 x1 Sloty
– 1 x M.2 Socket (kľúč E), podporuje WiFi modul PCIe typu 2230 WiFi/BT a Intel CNVi (integrovaný WiFi/BT)
– 15µ zlatý kontakt v slote VGA PCIe (PCIE1)
*Podpora diskov NVMe SSD ako štartovacích diskov
Úložisko
– 6 x SATA3 6.0 Gb/s konektory, podpora technológií Intel Rapid Storage 18, NCQ, AHCI a Hot Plug*
– 1 x Hyper M.2 Zásuvka (M2_1), podporuje kľúč M typu 2242/2260/2280 M.2 moduly PCI Express do Gen4 x4 (64 Gb/s) (s procesormi Intel Core™ 11. generácie) alebo Gen3 x4 (32 Gb/s) (s procesormi Intel Core™ 10. generácie)**
– 1 x Ultra M.2 Zásuvka (M2_2), podporuje kľúč M typu 2280 M.2 SATA3 6.0 Gb/s modul a M.2 moduly PCI Express do Gen3 x4 (32 Gb/s)**
*Ak je M2_2 obsadená jednotkou SATA typu M.2, SATA3_1 bude vypnuté.
**M2_1 podporuje technológiu Intel Optane™ (s procesormi Intel Core™ 10. generácie)
Podporuje NVMe SSD ako štartovacie disky
Podporuje ASRock U.2 Súprava
Konektor
– 1 x SPI TPM Header
– 1 x Chassis Intrusion and Speaker Header
– 2 x RGB LED Headers*
– 2 x Addressable LED Headers**
– 1 x CPU Fan Connector (4-pin)***
– 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
– 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
– 1 x 24 pinový ATX Power Connector (Hi-Density Power Connector)
– 1 x 8 pinový 12V Power Connector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector (15µ Gold Audio Connector)
– 2 x USB 2.0 Hlavičky (Podpora 4 USB 2.0) (Podporuje ochranu proti ESD)
– 1 x USB 3.2 Gen1 Header (Podporuje 2 USB 3.2 Gen1) (Podporuje ochranu proti ESD)
– 1 x USB 3. typu C na prednom paneli.2 záhlavia Gen2x2 (20 Gb/s) (podporuje ochranu proti ESD)
*Podporuje celkovo až 12 V/3 A, 36 W LED pásik
**Podporuje celkovo až 5 V/3 A, 15 W LED pásik
***Konektor ventilátora CPU podporuje ventilátor CPU s maximálnym výkonom 1 A (12 W).
****Ventilátor CPU/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom 2A (24 W).
*****Ventilátor šasi/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom ventilátora 2 A (24 W).
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP a CHA_FAN3/WP dokážu automaticky rozpoznať, či sa používa 3- alebo 4-kolíkový ventilátor.

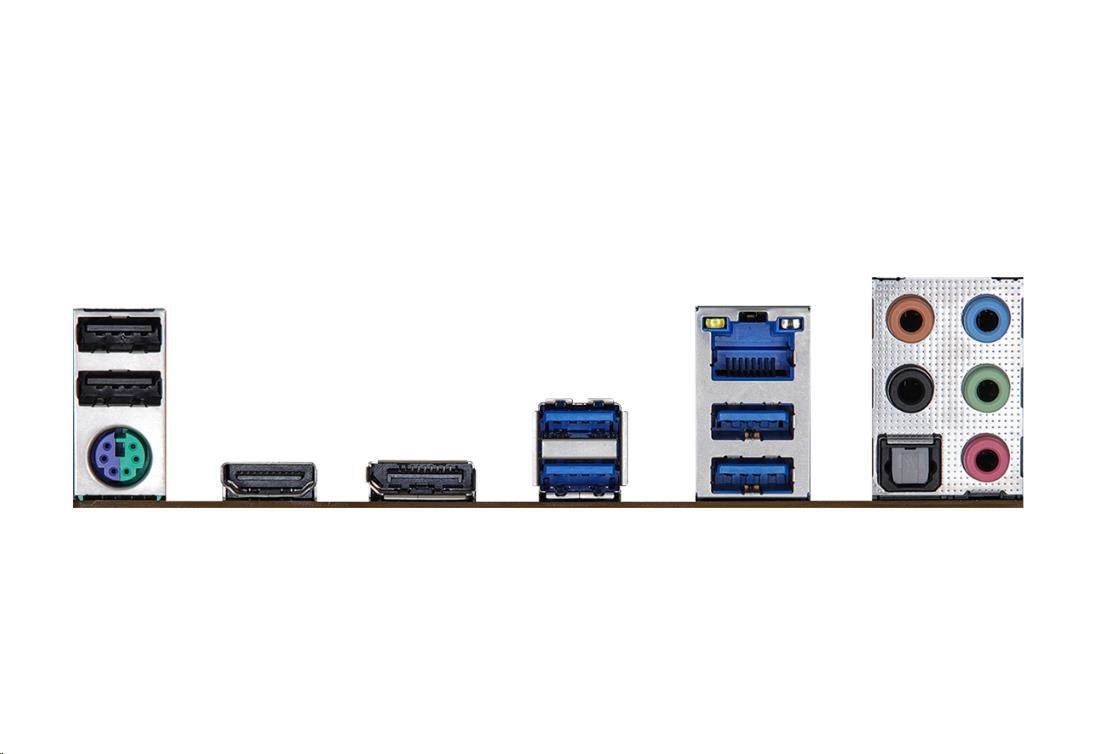

Vstupy/výstupy na zadnom paneli
– 3 x montážne body antény
– 1 x port PS/2 pre myš/klávesnicu
– 1 x port HDMI
– 1 x DisplayPort 1.4
– 1 x optický výstup SPDIF
– 4 x USB 3.2 porty Gen1 (rozbočovač ASMedia ASM1074) (podporuje ochranu proti prepätiu)
– 2 x USB 2.0 portov (podporuje ochranu proti ESD)
– 1 x RJ-45 LAN port s LED diódou (ACT/LINK LED a SPEED LED)
– HD audio konektory: zadný reproduktor / centrálny / basový / linkový vstup / predný reproduktor / mikrofón (zlaté audio konektory)
Softvér a UEFI
Softvér
– ASRock Motherboard Utility (A-Tuning)
– ASRock Dragon 2.softvér 5G LAN
– ASRock Polychrome SYNC*
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
*Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop.
Podpora CD
– Ovládače, nástroje, antivírusový softvér (skúšobná verzia), prehliadač a panel nástrojov Google Chrome
Príslušenstvo
– Stručná inštalačná príručka, podporné CD, I/O Shield
– 2 x dátové káble SATA
– 3 x skrutky pre M.2 zásuvky
– 1 x stojan pre M.2 zásuvky
Monitor hardvéru
– Tachometer ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodné čerpadlo
– Tichý ventilátor (automatické nastavenie otáčok ventilátorov podvozku podľa teploty CPU): CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodné čerpadlo
– Riadenie viacerých otáčok ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory podvozku/vodné čerpadlo
– Detekcia otvorenia skrine
– Monitorovanie napätia: CPU Vcore, VCCIN AUX, DRAM, VCCIO, VPPM, VCCSA, CPU PLL, +12V, +5V, +3.3V
Faktor formy
– Micro ATX Formát: 9.6 x 9 palcov.6-in, 24.4 cm x 24.4 cm
OS
– Microsoft Windows 10 64-bit
Certifikáty
– FCC, CE
– ErP/EuP ready (vyžaduje sa ErP/EuP ready napájací zdroj).
