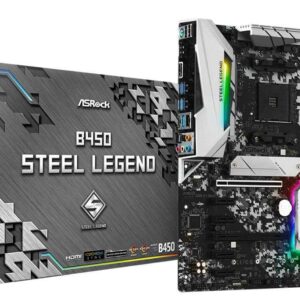

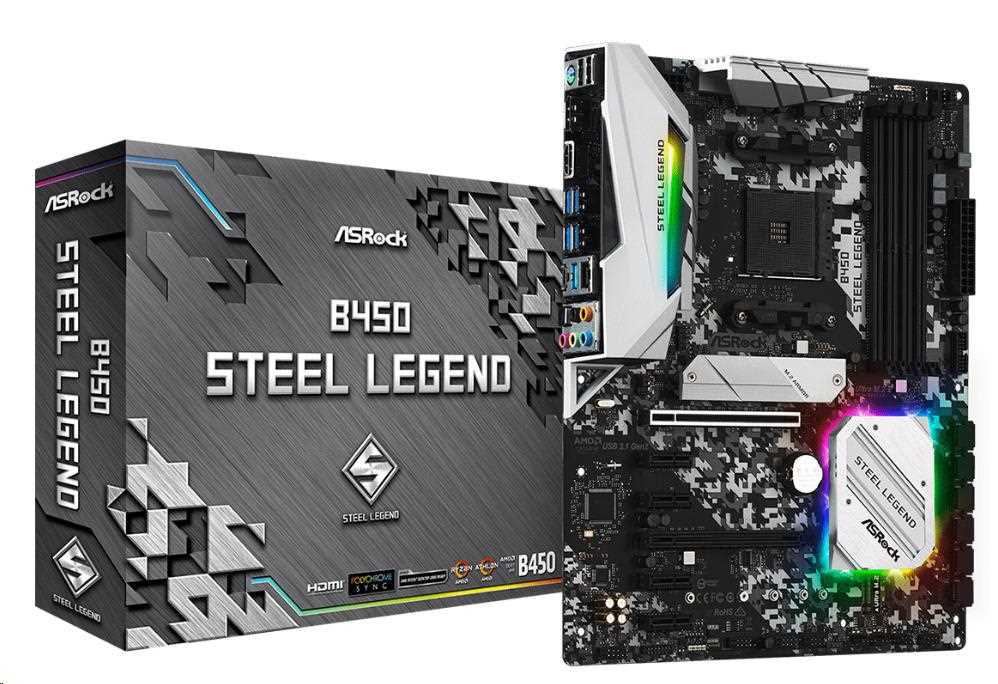

ASRock MB Sc AM4 B450 STEEL LEGEND, AMD Promontory B450, 4xDDR4, HDMI, DP

– AMD AM4 Socket
– Digi Power design
– 6-fázové napájanie

– Dual Channel DDR4 Memory Technology
– 4 x DDR4 DIMM Slots
– AMD Ryzen series CPUs (Matisse) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
– AMD Ryzen series CPUs (Pinnacle Ridge) support DDR4 3533+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
– AMD Ryzen series CPUs (Picasso) support DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory*
– AMD Ryzen series CPUs (Summit Ridge) support DDR4 3466+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
– AMD Ryzen series CPUs (Raven Ridge) support DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory*
– Max. kapacita systémovej pamäte: 64 GB**
– podporuje pamäťové moduly s profilom Extreme Memory Profile (XMP)
– 15µ zlatý kontakt v slotoch DIMM

*V prípade procesorov radu Ryzen (Picasso a Raven Ridge) je ECC podporovaná len s procesormi PRO.
Informácie o podpore pamäťových frekvencií AMD, ktoré nie sú súčasťou protokolu XMP, nájdete v nasledujúcej tabuľke.

– Integrovaná grafika AMD Radeon™ Vega v APU radu Ryzen*
– DirectX 12, Pixel Shader 5.0
– Zdieľaná pamäť predvolene 2 GB. Maximálna zdieľaná pamäť podporuje až 16 GB.**
– Duálny grafický výstup: podpora HDMI a DisplayPort 1.2 porty nezávislými ovládačmi displeja
– Podporuje HDMI 1.4 s max. rozlíšenie až do 4K x 2K (4096×2160) @ 24Hz / (3840×2160) @ 30Hz
– Podporuje DisplayPort 1.2 s max. rozlíšenie až do 4K x 2K (4096×2160) pri 60 Hz
– podporuje automatickú synchronizáciu pier, Deep Color (12bpc), xvYCC a HBR (High Bit Rate Audio) s HDMI 1.4 porty (vyžaduje sa kompatibilný monitor HDMI)
– Podporuje HDCP 1.4 s HDMI 1.4 a DisplayPort 1.2 porty
– Podporuje prehrávanie v rozlíšení 4K Ultra HD (UHD) s rozhraním HDMI 1.4 a DisplayPort 1.2 Porty

*Skutočná podpora sa môže líšiť podľa CPu

**Maximálna zdieľaná pamäť 16 GB vyžaduje 32 GB nainštalovanej systémovej pamäte.

Procesory radu AMD Ryzen (Matisse, Summit Ridge a Pinnacle Ridge)
– 2 x PCI Express 3.0 x16 slotov (PCIE1: režim x16; PCIE4: režim x4)*
Procesory radu AMD Ryzen (Picasso, Raven Ridge)
– 2 x PCI Express 3.0 Slotov x16 (PCIE1: režim x8; PCIE4: režim x4) (Ak používate APU radu Athlon 2xxGE, slot PCIE1 bude pracovať v režime x4.)
Procesory radu AMD Athlon
– 2 x PCI Express 3.0 slotov x16 (PCIE1: režim x4; PCIE4: režim x2)*

– 4 x PCI Express 2.0 x1 slotov
– Podporuje AMD Quad CrossFireX™ a CrossFireX™**

*Podporuje NVMe SSD ako štartovacie disky
Ak je M2_1 obsadený, PCIE4 bude vypnutý.

**Táto funkcia je podporovaná len s procesormi radu Ryzen (Matisse, Summit Ridge, Pinnacle Ridge, Picasso a Raven Ridge).

– 4 x SATA3 6.0 Gb/s Konektory, podpora RAID (RAID 0, RAID 1 a RAID 10), NCQ, AHCI a Hot Plug*
– 2 x SATA3 6.0 Gb/s Konektory ASMedia ASM1061, podpora NCQ, AHCI a Hot Plug
– 1 x Ultra M.2 Zásuvka (M2_1), podporuje kľúč M typu 2230/2242/2260/2280 M.2 Modul PCI Express do Gen3 x4 (32 Gb/s) (s Matisse, Picasso, Summit Ridge, Raven Ridge a Pinnacle Ridge) alebo Gen3 x2 (16 Gb/s) (s APU radu Athlon 2xxGE a Raven Ridge 2)**
– 1 x M.2 Zásuvka (M2_2), podporuje kľúč M typu 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s modul a M.2 moduly PCI Express do Gen3 x2 (16 Gb/s)**

*M2_2, SATA3_3 a SATA3_4 majú spoločné jazdné pruhy. Ak sa niektorá z nich používa, ostatné sa vypnú.

**Ak je M2_1 obsadený, PCIE4 bude vypnutý.
Podporuje NVMe SSD ako štartovacie disky
Podporuje ASRock U.2 Súprava

– 1 x záhlavie COM portu
– 1 x záhlavie TPM
– 1 x záhlavie LED napájania a reproduktorov
– 1 x záhlavie RGB LED*
– 1 x záhlavie adresovateľných LED**
– 1 x záhlavie LED ventilátora AMD***
– 1 x konektor ventilátora CPU (4-pinový)****
– 1 x konektor ventilátora CPU/vodného čerpadla (4-pinový) (inteligentné riadenie otáčok ventilátora)*****
– 3 x konektory ventilátora šasi/vodného čerpadla (4-pinové) (inteligentné riadenie otáčok ventilátora)******
– 1 x 24-pinový napájací konektor ATX
– 1 x 8-pinový napájací konektor 12V
– 1 x konektor zvuku na prednom paneli
– 2 x USB 2.0 Hlavičky (Podpora 4 USB 2.0) (Podporuje ochranu proti ESD)
– 1 x USB 3.1 záhlavník Gen1 (podporuje 2 USB 3.1 porty Gen1) (Podporuje ochranu pred ESD)

*Podporuje celkovo až 12 V/3 A, 36 W LED pásik

**Podporuje celkovo až 5V/3A, 15W LED pásik

***Záhlavie AMD Fan LED Header podporuje LED pásiky s maximálnym zaťažením 3A (36 W) a dĺžkou do 2.5M.

****Konektor ventilátora CPU podporuje ventilátor CPU s maximálnym výkonom 1 A (12 W).

*****Ventilátor CPU/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom 2A (24 W).

******Ventilátor šasi/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom ventilátora 2 A (24 W).
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP a CHA_FAN3/WP dokážu automaticky rozpoznať, či sa používa 3- alebo 4-kolíkový ventilátor.

– 7.1 CH HD Audio s ochranou obsahu (Realtek ALC892 Audio Codec)*
– Prémiová podpora Blu-ray Audio
– Podporuje prepäťovú ochranu
– Nichicon Fine Gold Series Audio Caps
– Izolačné tienenie PCB
– Jednotlivé vrstvy PCB pre R/L audio kanál
– Zlaté audio konektory

*Konfigurácia 7.1 CH HD Audio, je potrebné použiť zvukový modul HD na prednom paneli a povoliť funkciu viackanálového zvuku prostredníctvom ovládača zvuku.

– 1 x port PS/2 pre myš/klávesnicu
– 1 x port HDMI
– 1 x DisplayPort 1.2
– 1 x optický výstup SPDIF
– 2 x USB 2.0 Porty (podporuje ochranu proti ESD)
– 1 x USB 3.1 port typu A Gen2 (10 Gb/s) (podporuje ochranu proti prepätiu)
– 1 x USB 3.1 port typu C Gen2 (10 Gb/s) (podporuje ochranu proti prepätiu)
– 4 x USB 3.1 port Gen1 (podporuje ochranu proti ESD)*
– 1 x RJ-45 LAN port s LED diódou (ACT/LINK LED a SPEED LED)
– HD audio konektory: zadný reproduktor / centrálny / basový / linkový vstup / predný reproduktor / mikrofón (zlaté audio konektory)

*Napájanie Ultra USB je podporované na portoch USB3_34.
Funkcia ACPI wake-up nie je podporovaná na portoch USB3_34.

Softvér
– ASRock A-Tuning
– ASRock Polychrome SYNC
– ASRock XFast LAN
UEFI
– ASRock Full HD UEFI
– ASRock Instant Flash
– ASRock Easy RAID Installer

*Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop.
